Gates Zaman Kayışı Modelleri ve Triger Dişli Kayış Seçim Rehberi

Gates zaman kayışları, endüstriyel makinelerde hareketin senkronize şekilde aktarılması için kullanılan dişli güç aktarım kayışlarıdır. Dişli yapısı sayesinde uygun kasnakla pozitif kavrama sağlayan Gates triger kayışları; hassas hareket, yüksek güç aktarımı ve düşük bakım ihtiyacı istenen birçok makine ve otomasyon sisteminde kullanılabilir.

Gates ürün ailesinde farklı çalışma koşullarına yönelik PowerGrip GT3, PowerGrip GT4, PowerGrip HTD, PowerGrip GTX, Twin Power, GT2 Twin Power ve Synchro-Power gibi farklı senkron kayış çözümleri bulunmaktadır. Gates’in endüstriyel ürün dokümanlarında klasik trapez dişli ve açık uçlu zaman kayışları da ayrı ürün grupları olarak yer almaktadır.

Bu rehberde Gates zaman kayışlarının modellerini, diş profillerini, hatve seçeneklerini, kullanım alanlarını ve doğru kayış seçiminde dikkat edilmesi gereken noktaları inceleyeceğiz.

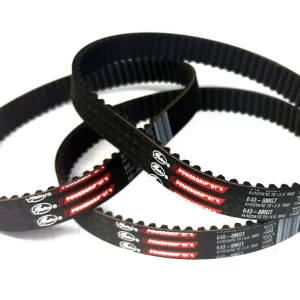

gates

Gates Triger Zaman Kayışı Nedir?

Triger zaman kayışı, iç yüzeyindeki dişler aracılığıyla dişli kasnakla çalışan bir güç aktarım kayışıdır.

Klasik düz kayışlarda hareket aktarımı ağırlıklı olarak sürtünmeye dayanırken triger kayışlarında diş-kasnak kavraması kullanılır. Böylece doğru tasarlanmış bir sistemde hareketin senkronizasyonu korunur ve kayma riski azaltılır.

Bu özellik triger kayışlarını özellikle:

Hassas pozisyonlama
Servo hareket
Senkronize miller
Konveyör sistemleri
Otomasyon makineleri
Paketleme makineleri
Baskı ve kâğıt makineleri
Tekstil makineleri
CNC ve takım tezgâhları

gibi uygulamalar için uygun hale getirir.

Gates Zaman Kayışı Çeşitleri Nelerdir?

Gates’in endüstriyel senkron kayış ürünleri farklı diş profilleri ve konstrüksiyonlara göre sınıflandırılabilir.

Başlıca Gates zaman kayışı grupları:

PowerGrip GT3
PowerGrip GT4
PowerGrip HTD
PowerGrip GTX
PowerGrip Twin Power
PowerGrip GT2 Twin Power
PowerGrip HTD Twin Power
PowerGrip klasik trapez dişli kayışlar
Long Length açık uçlu zaman kayışları
Synchro-Power poliüretan zaman kayışları

Gates’in ürün kataloğunda GT3 için 2, 3, 5, 8 ve 14 mm; HTD için 3, 5, 8, 14 ve 20 mm; klasik trapez profiller için ise MXL, XL, L, H, XH ve XXH seçenekleri belirtilmektedir.

Gates PowerGrip GT3 Zaman Kayışları

Gates PowerGrip GT3, yüksek performanslı kauçuk senkron kayış serilerinden biridir.

Gates ürün bilgilerinde GT3 ailesinin hem yeni tahrik tasarımlarında hem de mevcut sistemlerin performansını yükseltmek amacıyla kullanılabildiği belirtilmektedir. Seri; farklı hatve ve genişlik seçenekleriyle çeşitli endüstriyel uygulamalara uyarlanabilir.

GT3 Hatve Seçenekleri

GT3 Profil	Hatve
2MGT	2 mm
3MGT	3 mm
5MGT	5 mm
8MGT	8 mm
14MGT	14 mm

Gates’e göre 2MGT, 3MGT ve 5MGT seçenekleri kompakt ve hassas tahriklerde; 8MGT ve 14MGT seçenekleri ise yüksek performans gerektiren makine, kâğıt ve tekstil uygulamalarında kullanılabilir.

GT3 kayışlarda elastomer gövde, çekme kordları ve naylon diş yüzeyi birlikte çalışarak dayanıklılık, esneklik ve diş yüzeyinin aşınmaya karşı korunmasına katkı sağlar.

Gates PowerGrip GT4 Yüksek Tork Zaman Kayışı

PowerGrip GT4, yüksek tork ve güç aktarımı gerektiren endüstriyel uygulamalar için geliştirilmiş Gates senkron kayış serilerinden biridir.

Gates, GT4’ü etilen elastomer esaslı yüksek torklu bir kayış olarak tanımlamakta ve daha dar tahriklerde yüksek güç aktarımı sağlamaya odaklandığını belirtmektedir. Ayrıca yağlama ve yeniden gerdirme gerektirmeyen çalışma özellikleri öne çıkarılmaktadır.

GT4 özellikle:

Yüksek torklu makineler
Dar tahrik tasarımları
Kâğıt ve selüloz makineleri
Endüstriyel fan sistemleri
Yüksek performanslı güç aktarım sistemleri

gibi uygulamalarda değerlendirilebilir.

Gates PowerGrip HTD Triger Kayışları

HTD, kavisli diş geometrisine sahip yaygın bir senkron kayış profilidir.

Gates ürün kaynaklarında PowerGrip HTD için:

hatve seçenekleri yer almaktadır.

HTD profil kayışlar, özellikle yüksek tork ve güvenilir diş kavramasının önemli olduğu güç aktarım sistemlerinde kullanılabilir.

HTD Zaman Kayışı Kullanım Alanları

Endüstriyel makineler
Konveyörler
Paketleme makineleri
Otomasyon
Tekstil makineleri
Kâğıt makineleri
CNC sistemleri
Özel makine imalatı

Gates PowerGrip GTX Kayışlar

PowerGrip GTX, yüksek performans ve güç aktarımı gerektiren senkron tahrik uygulamaları için geliştirilen Gates ürün gruplarından biridir.

Gates’in bakım ve ürün dokümanında GTX serisi 8 mm ve 14 mm hatve seçenekleriyle yüksek güç kapasitesine yönelik bir ürün olarak listelenmektedir.

GTX seçimi yapılırken mevcut kasnağın profilinin ve sistemin güç gereksiniminin birlikte kontrol edilmesi gerekir.

Gates Twin Power Çift Taraflı Triger Kayışları

Bazı makinelerde kayışın yalnızca tek yüzeyinden değil, iki yüzeyinden de güç aktarımı yapılması gerekir.

Bu tür uygulamalar için Gates PowerGrip Twin Power kayışlar kullanılabilir.

Twin Power kayışların her iki tarafında da hassas şekilde oluşturulmuş elastomer dişler bulunur. Gates, bu ürünlerin özellikle bazı tahrik millerinin dönüş yönünün tersine çevrilmesi gereken endüstriyel serpantin uygulamalarında kullanılabileceğini belirtmektedir.

Twin Power Kayışların Özellikleri

Çift taraflı diş yapısı
İki taraftan senkron hareket aktarımı
Yüksek yük kapasitesi
Yüksek esneklik
Düşük çalışma sesi
Yağlama gerektirmeyen çalışma
Yüksek diş atlama direnci

Gates Twin Power ürünlerinde XL, L ve H hatve seçenekleri bulunmaktadır.

Gates GT2 Twin Power Zaman Kayışı

PowerGrip GT2 Twin Power, iki yüzeyinde de diş bulunan yüksek performanslı çift taraflı Gates zaman kayışlarından biridir.

Gates’e göre GT2 Twin Power kayışlar her iki tahrik yüzeyinden senkronizasyon sağlayabilir ve yüksek hızlarda çalışacak şekilde tasarlanmıştır. Ürün ayrıca -30°C ile +100°C arasında belirtilen sıcaklık aralığında çalışabilmektedir.

Bu yapı özellikle:

Çift taraflı tahrik
Karşılıklı dönen miller
Robotik sistemler
Otomasyon
Özel makine uygulamaları

için avantaj sağlayabilir.

Gates HTD Twin Power Kayışlar

PowerGrip HTD Twin Power, iki tarafında HTD diş yapısı bulunan çift taraflı senkron kayışlardır.

Gates’in teknik bilgilerinde bu ürünlerde her iki diş yüzeyinde naylon kaplama, fiberglas çekme kord ve neopren gövde bulunduğu belirtilmektedir. Ürün grubu özellikle yüksek yük ve çift taraflı güç aktarımı gereken uygulamalar için geliştirilmiştir.

Gates HTD Twin Power ürünlerinin 5M hatveli versiyonları da bulunmaktadır.

Gates Klasik Trapez Dişli Zaman Kayışları

Gates’in senkron kayış ürünleri yalnızca GT ve HTD profilleriyle sınırlı değildir.

Klasik trapez dişli zaman kayışlarında:

profilleri kullanılmaktadır.

Bu tip kayışlar özellikle mevcut makinelerde bulunan klasik trapez dişli kasnak sistemlerinin bakım ve yenileme işlemlerinde önemlidir.

Gates Açık Uçlu Long Length Zaman Kayışları

Standart sonsuz kayışların kullanılamadığı uzun mesafeli hareket sistemlerinde açık uçlu Gates Long Length zaman kayışları değerlendirilebilir.

Gates ürün dokümanında Long Length kauçuk senkron kayışlar için MXL, XL, L ve 2, 3, 5, 8 ve 14 mm metrik hatve seçenekleri listelenmektedir.

Bu kayışlar:

Lineer hareket sistemleri
Otomasyon
Robotik
Konveyör
Pozisyonlama
Uzun mesafeli taşıma

uygulamalarında kullanılabilir.

Gates Synchro-Power Poliüretan Zaman Kayışları

Gates’in ürün gamında kauçuk senkron kayışların yanında Synchro-Power poliüretan zaman kayışları da bulunmaktadır.

Gates dokümanlarında:

T2.5
T5
T10
AT5
AT10
DL-T5
DL-T10

gibi farklı poliüretan zaman kayışı seçenekleri listelenmektedir.

Poliüretan triger kayışları özellikle hassas hareket, otomasyon ve özel makine uygulamalarında tercih edilebilir.

Gates Zaman Kayışlarında Hatve Nedir?

Hatve, triger kayışındaki iki komşu diş merkezinin hatve çizgisi üzerindeki mesafesidir.

Örneğin:

2MGT → 2 mm
3MGT → 3 mm
5MGT → 5 mm
8MGT → 8 mm
14MGT → 14 mm

Hatve uzunluğu ise kayışın hatve çizgisi boyunca ölçülen toplam uzunluğudur. Gates teknik dokümanları bu iki ölçüyü kayış tanımlamasında temel parametreler olarak kullanmaktadır.

Önemli Nokta

Hatvesi aynı görünen iki kayışın profili mutlaka aynı olmayabilir.

Örneğin 5 mm hatveli bir kayışın T5, 5M, 5MGT veya farklı bir profil olması mümkündür. Bu nedenle yalnızca hatve ölçüsüne göre kayış siparişi verilmemelidir.

Gates Triger Kayışı Nasıl Seçilir?

Doğru Gates zaman kayışını belirlemek için aşağıdaki bilgiler kontrol edilmelidir:

1. Profil

GT, HTD, trapez, T, AT veya başka bir profil olup olmadığı belirlenmelidir.

2. Hatve

Kayışın hatve değeri ölçülmeli veya mevcut ürün kodundan tespit edilmelidir.

3. Diş Sayısı

Kayış üzerindeki toplam diş sayısı belirlenmelidir.

4. Hatve Uzunluğu

Kayışın hatve çizgisi üzerindeki toplam uzunluğu hesaplanmalıdır.

5. Genişlik

Kayış genişliği milimetre olarak kontrol edilmelidir.

6. Kasnak

Kasnağın diş profili ve hatvesi kayışla uyumlu olmalıdır.

7. Motor Gücü

Aktarılacak güç ve tork kayış kapasitesiyle karşılaştırılmalıdır.

8. Devir

Çalışma devri ve çevresel hız değerlendirilmelidir.

9. Çalışma Ortamı

Sıcaklık, yağ, nem, toz ve kimyasal etkiler dikkate alınmalıdır.

Gates Triger Kayışında Kasnak Uyumu

Triger kayışının doğru çalışması için kayış-kasnak profil uyumu kritik önem taşır.

Örneğin Gates PowerGrip GT3 ürün bilgilerinde 2MGT, 3MGT ve 5MGT kayışların GT profilli kasnaklarla; 8MGT ve 14MGT kayışların ise HTD profilli kasnaklarla uyumlu olduğu belirtilmektedir.

Bu nedenle yalnızca:

“8 mm hatveli Gates kayış arıyorum.”

demek doğru ürünü belirlemek için yeterli değildir.

Doğru seçim için:

Profil + hatve + diş sayısı + hatve uzunluğu + genişlik + kasnak

birlikte değerlendirilmelidir.

Gates Zaman Kayışı Ölçüleri Nasıl Belirlenir?

Mevcut bir Gates kayışının değiştirilmesi gerekiyorsa öncelikle kayış üzerindeki kod kontrol edilmelidir.

Daha sonra:

Kayış genişliği ölçülür.
Diş sayısı sayılır.
Hatve belirlenir.
Hatve uzunluğu hesaplanır.
Kayış profili tespit edilir.
Kasnak ölçüleri kontrol edilir.

Gates’in ürün kataloglarında kayış kodlarında hatve uzunluğu, hatve ve genişlik gibi bilgilerin kullanılabildiği görülmektedir. Örneğin Twin Power ürünlerinde ürün numarası; hatve uzunluğu, hatve ve genişlik bilgilerini içerecek şekilde yapılandırılmaktadır.

Gates Triger Kayışları Hangi Sektörlerde Kullanılır?

Gates zaman kayışları farklı endüstriyel uygulamalarda kullanılmaktadır.

Başlıca sektörler:

Makine imalatı
Otomasyon
Konveyör sistemleri
Ambalaj
Paketleme
Baskı
Kâğıt
Tekstil
CNC
Robotik
Servo sistemler
Lineer hareket
Pozisyonlama
Özel makine üretimi

Özellikle GT3 serisinde 8MGT ve 14MGT seçeneklerinin makine, kâğıt ve tekstil sektörlerindeki yüksek performanslı tahrikler için önerildiği Gates tarafından belirtilmektedir.

Gates Zaman Kayışı Modelleri Karşılaştırma Tablosu

Gates Serisi	Yapı	Öne Çıkan Özellik	Örnek Hatve / Profil
PowerGrip GT3	Kauçuk senkron	Yüksek performans	2MGT–14MGT
PowerGrip GT4	Yüksek torklu kauçuk	Yüksek güç kapasitesi	Uygulamaya göre
PowerGrip HTD	Kauçuk senkron	Yüksek tork	3M–20M
PowerGrip GTX	Yüksek performans	Güç aktarımı	8M–14M
Twin Power	Çift taraflı	İki yüzeyden aktarım	XL, L, H
GT2 Twin Power	Çift taraflı GT	Çift taraflı senkronizasyon	8MGT, 14MGT vb.
HTD Twin Power	Çift taraflı HTD	Yüksek yük	5M
PowerGrip	Trapez	Klasik senkron aktarım	MXL–XXH
Long Length	Açık uçlu	Uzun mesafeli hareket	2–14 mm
Synchro-Power	Poliüretan	Hassas hareket	T / AT

Ürün grupları ve hatve seçenekleri Gates’in endüstriyel ürün dokümanlarıyla uyumludur.

Gates Triger Kayışlarının Avantajları

Doğru seçilen Gates senkron kayışlar aşağıdaki avantajları sağlayabilir:

Hassas senkron hareket
Pozitif dişli kavrama
Kayma riskinin azaltılması
Yüksek güç aktarımı
Düşük bakım ihtiyacı
Yağlama gerektirmeyen çalışma
Düşük çalışma sesi
Farklı profil seçenekleri
Çift taraflı kayış alternatifleri
Farklı hatve ve genişlik seçenekleri

Gates PowerGrip GT3 ürününde yağlama gerektirmeyen çalışma, düşük çalışma sesi ve yüksek diş atlama direnci gibi özellikler belirtilmektedir.

Twin Power ürünlerinde ise çift taraflı diş yapısı sayesinde her iki yüzeyden senkron güç aktarımı mümkün olmaktadır.

Gates Zaman Kayışı Değişiminde Nelere Dikkat Edilmeli?

Mevcut bir kayışın değiştirilmesi sırasında yalnızca fiziksel olarak benzer görünen bir ürün seçilmemelidir.

Özellikle aşağıdaki bilgiler kontrol edilmelidir:

Eski kayış kodu → Profil → Hatve → Diş sayısı → Hatve uzunluğu → Genişlik → Kasnak → Çalışma devri → Güç

Bu bilgiler doğru şekilde belirlendiğinde uygun Gates triger kayışının seçilmesi kolaylaşır.

Ayrıca yeni kayış takılmadan önce kasnak dişlerinde aşınma, çapak, hasar veya profil bozulması olup olmadığı kontrol edilmelidir.

Gates Zaman Kayışı Sık Sorulan Sorular

Gates zaman kayışı nedir?

Gates zaman kayışı, dişli kasnaklarla birlikte çalışan ve mekanik hareketi senkronize şekilde aktaran güç aktarım kayışıdır.

Gates triger kayışı ile Gates zaman kayışı aynı mıdır?

Endüstriyel kullanımda “triger kayışı”, “zaman kayışı”, “senkron kayış” ve “dişli kayış” ifadeleri çoğu zaman aynı temel ürün grubunu ifade etmek için kullanılmaktadır. Ancak ürünün gerçek teknik özellikleri profil ve konstrüksiyona göre değişebilir.

Gates PowerGrip GT3 hangi hatvelerde bulunur?

Gates PowerGrip GT3; 2MGT, 3MGT, 5MGT, 8MGT ve 14MGT hatvelerde sunulmaktadır.

Gates HTD zaman kayışı hangi hatvelerdedir?

Gates PowerGrip HTD ürün grubunda 3M, 5M, 8M, 14M ve 20M hatve seçenekleri bulunmaktadır.

Gates Twin Power nedir?

Twin Power, iki yüzeyinde de diş bulunan çift taraflı senkron kayıştır. İki taraftan güç aktarımı veya bazı millerin dönüş yönünün değiştirilmesi gereken serpantin uygulamalarında kullanılabilir.

Gates GT4 ne için kullanılır?

PowerGrip GT4, yüksek tork ve yüksek güç taşıma kapasitesi gereken endüstriyel tahrikler için geliştirilmiş bir Gates senkron kayış serisidir.

Gates triger kayışı nasıl ölçülür?

Profil, hatve, diş sayısı, hatve uzunluğu ve genişlik belirlenmelidir. Varsa mevcut kayışın üzerindeki tam ürün kodu da kontrol edilmelidir.

Gates zaman kayışı seçerken kasnak neden önemlidir?

Kayış dişleri kasnak dişleriyle tam uyumlu çalışmalıdır. Profil veya hatve uyumsuzluğu senkron hareketin bozulmasına ve kayışın düzgün çalışmamasına neden olabilir.

Gates triger kayışları hangi makinelerde kullanılır?

Konveyör, otomasyon, paketleme, baskı, kâğıt, tekstil, CNC, robotik ve çeşitli endüstriyel güç aktarım sistemlerinde kullanılabilir.

Gates zaman kayışı, Gates triger kayışı, Gates dişli kayış, Gates triger dişli zaman kayışı, Gates PowerGrip, Gates GT3, Gates GT4, Gates HTD, Gates GTX, Gates Twin Power, Gates GT2 Twin Power, Gates HTD Twin Power, Gates senkron kayış, Gates kayış çeşitleri, Gates zaman kayışı modelleri, endüstriyel triger kayışı.

Gates Triger Kayışında Doğru Ürün Seçimi

Gates zaman kayışları, farklı güç ve hareket aktarım ihtiyaçları için geniş bir ürün yelpazesi sunmaktadır. PowerGrip GT3, GT4, HTD, GTX, Twin Power, GT2 Twin Power, HTD Twin Power, klasik PowerGrip ve Synchro-Power gibi seriler farklı uygulamalara yönelik çözümler sağlar.

Doğru Gates triger kayışını seçerken yalnızca kayışın uzunluğuna veya genişliğine bakmak yeterli değildir. Diş profili, hatve, diş sayısı, hatve uzunluğu, genişlik, kasnak profili, motor gücü ve çalışma devri birlikte değerlendirilmelidir.

Özellikle mevcut bir makinenin kayış değişiminde eski kayış üzerindeki ürün kodunun tamamının kontrol edilmesi, doğru ürünün belirlenmesi açısından önemli bir başlangıç noktasıdır.
